Mae colofn dellt dur yn lwyth fertigol sy'n dwyn aelod adeileddol sy'n cynnwys prif gordiau wedi'u cysylltu gan blatiau estyll neu fariau lacio mewn patrwm trionglog neu grid. Mae ei ddyluniad gwe agored-yn crynhoi dur ar y perimedr lle mae'r straen ar ei uchaf, gan ddarparu cryfder uwch-i-cymhareb pwysau - gan arbed 15%–25% o ddur o gymharu â cholofnau gwe{8}} solet. Rydym yn darparu gwneuthuriad colofn dellt uniongyrchol ffatri i'ch lluniadau Tekla neu CAD, wedi'u hardystio i safonau AWS D1.1 / EN 1090 / AISC.
Mathau o Colofnau Dur Lattis - Batten-Plate vs Laced
Yn seiliedig ar wahanol gyfluniadau bracing, mae colofnau dellt yn perthyn i ddau brif gategori: math plât estyll a math laced. Mae'r ddau yn rhannu'r un egwyddor beirianyddol - gan ehangu'r pellter rhwng cordiau i gynyddu Moment Inertia a lleihau'r Gymhareb Slenderness - ond maent yn gwahaniaethu o ran adeiladu a'r achosion defnydd gorau posibl.

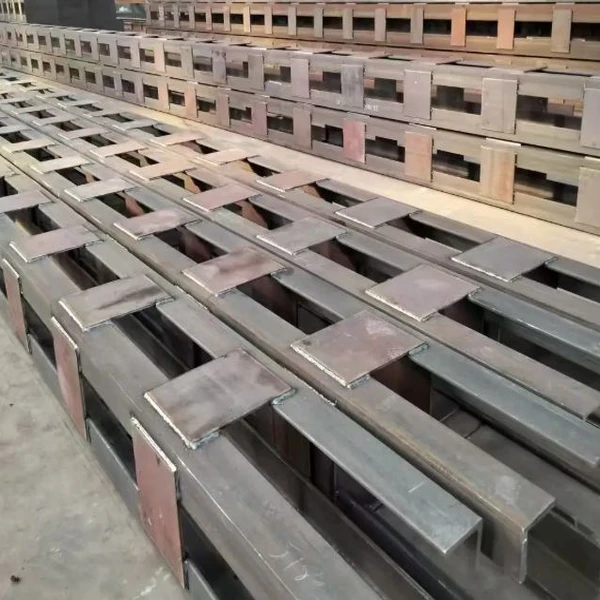

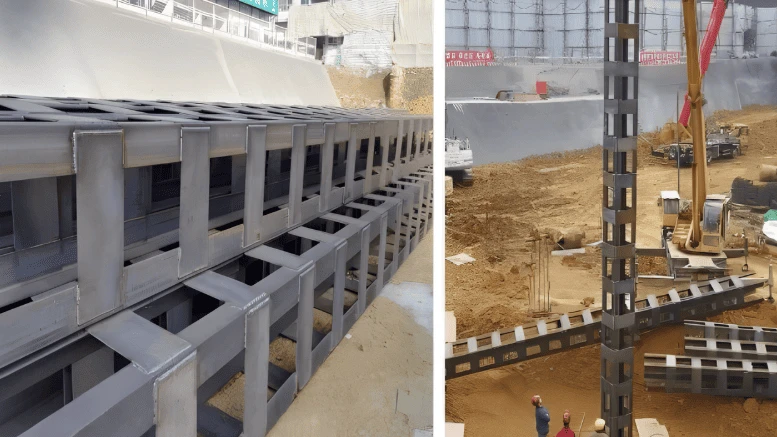

estyll{0}}platio Colofn dellt
Strwythur:Prif gordiau wedi'u cysylltu gan blatiau estyll dur llorweddol yn berpendicwlar i echelin y golofn.
Mantais Allweddol:Yn darparu ymddygiad ffrâm glân, anhyblyg. Haws i'w wneud a'i archwilio, gan ei wneud yn ateb cost-effeithiol ar gyfer colofnau uchder canolig gyda gofynion llwyth ochrol is.
Gorau ar gyfer: Colofnau mewnol gweithdy, raciau pibellau, a chynhalwyr offer.

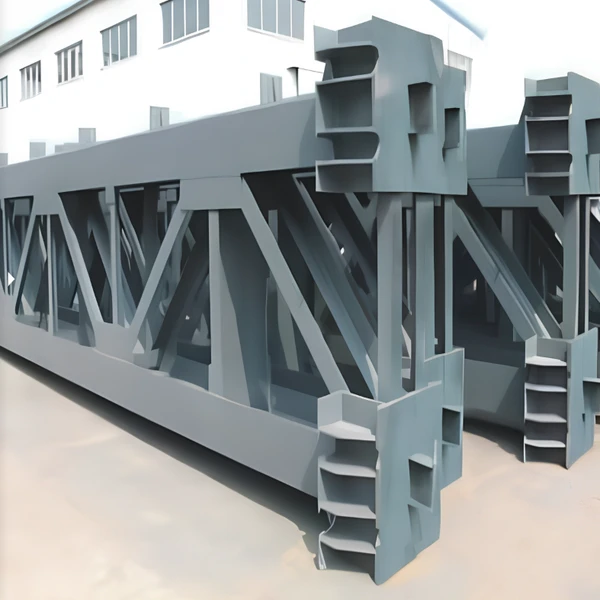

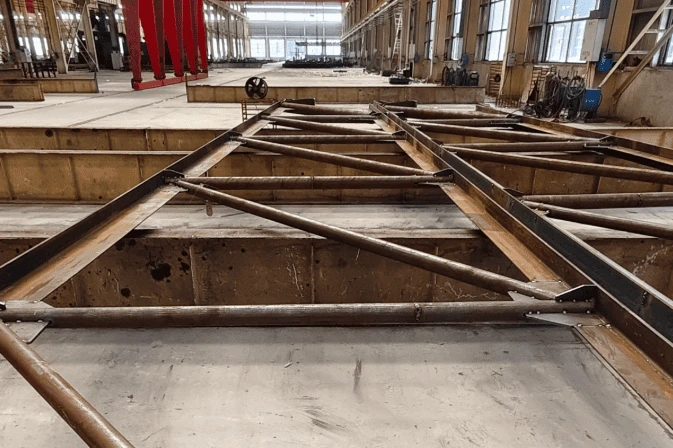

Colofn dellt Laced
Strwythur:System truss trionglog gan ddefnyddio dur ongl neu bibellau fel bariau lacio croeslin.
Mantais Allweddol:Yn cynnig anystwythder cyffredinol uwch a gwrthiant torsional. Wedi'i gynllunio i drin cymarebau slenderness sylweddol a llwythi fertigol trwm heb gyfaddawdu cyfanrwydd strwythurol.
Gorau ar gyfer:Craeniau diwydiannol trwm, tyrau trawsyrru foltedd uchel, a seilwaith rhychwant mawr.
Waeth beth fo'r cyfluniad y mae eich prosiect yn ei fynnu-boed wedi'i Estyllu neu'n Laced-mae ein hymrwymiad i gyfanrwydd adeileddol a thrachywiredd peirianneg yn aros yr un fath. Ar gyfer pob colofn dellt rydym yn ei gwneud, mae ein pecyn dosbarthu safonol yn cynnwys: lluniadau siop ardystiedig (manylion 3D i'w cymeradwyo cyn eu cynhyrchu), olrheinedd deunydd llawn (MTC 3.1), archwiliad weldio llym (100/MT.
Manyleb Colofnau dellt
| Disgrifiad | Colofnau delltog Dur Strwythurol |
| Deunydd | Q235B, Q355B/D/E, S235JR, S355JR/J0/J2, ASTM A36, A572 Gradd 50 |
| Safonol | ASTM, AISC, EN 1090-2, AS/NZS 1554, GB/T 1591 |
| Prosesu Metel | Torri CNC, Weldio Arc Tanddwr Awtomataidd (SAW), Weldio Tarian CO2, Drilio, Sgwrio â Thywod |
| Ardystiad | ISO 9001: 2015, CE (EN 1090), Cymhwyster Weldiwr AWS, Archwiliad Ffatri SGS / BV |
| Cais | Gweithdai Diwydiannol, Warysau, Tyrau Trawsyrru, Seilwaith Mwyngloddio, Cynhalwyr Pont |
| Cywirdeb peiriannu | Yn ôl ISO 13920 dosbarth B neu ofynion prosiect penodedig (±2mm fel arfer) |
| Triniaeth arwyneb | Poeth-Dip Galfanedig (ISO 1461), Sinc Epocsi-Rich Primer, Polywrethane Topcoat,Sa 2.5 Ffrwydro Ergyd |
| Cludiant | Cludo Nwyddau Môr (Cynhwysydd 40'OT/FR) neu Gludiwr Swmp |
| Cefnogaeth Dylunio | Strwythurau Tekla (Modelu 3D), AutoCAD (Lluniadau Siop) |
| Manylion pacio | Pecyn safonol / Paled neu Gynhwysydd / Yn unol â manylebau wedi'u haddasu |
| MOQ | Derbynnir archeb fach |
Sut i Ddewis y Golofn Ddellten Cywir ar gyfer Eich Prosiect?
Mae dewis y strwythur dur colofn dellt gorau posibl yn dibynnu ar eich proffil llwyth, uchder, a gofynion grym ochrol. Defnyddiwch y canllaw isod, neu cysylltwch â'n peirianwyr am adolygiad dylunio rhad ac am ddim.
| Senario Cais | Prif Gord a Argymhellir | Math Lacing | Ystyriaeth Allweddol |
|---|---|---|---|
| Ffatri ysgafn / rhychwant canolig (Llai na neu'n hafal i 20m) | H200–H400 | -plât estyll | Cost-saernïo effeithlon, haws |
| Offer trwm gyda chraen uwchben | H400–H600 neu adran blwch | Croes-rwymo + nodau wedi'u hatgyfnerthu (â haenau) | Blinder o lwythi deinamig craen |
| -Tŵr codi / cynnal uchel | Colofn blwch neu diwb crwn (Φ219–Φ406) | H{0}}adran X-we (wedi'u gosod) | Gwrthiant gwynt a seismig |
| Tŵr trawsyrru (50m+) | Tiwb crwn, gosodiad trionglog | Haenau ar oleddf cymesurol (â haenau) | Rheoli cymhareb slenderness |
| Pier pont / peilon | Blwch neu diwb personol | Lain trionglog (llacio) | Torsional + gallu seismig |
| Rac pibell / cefnogaeth offer | H200-H400 neu ongl | -plât estyll | Llwybro cyfleustodau trwy graidd gwag |
Nodweddion a Manteision Colofnau dellt Dur
Sefydlogrwydd Strwythurol Uwch
Trwy ehangu'r pellter rhwng cordiau, mae colofnau dellt yn cynyddu Moment Inertia a Radius of Gyration yn sylweddol, gan leihau'r Gymhareb Teneuder i bob pwrpas a darparu ymwrthedd llawer uwch i fwclo echelinol o gymharu â{0}colofnau gwe solet.
01
Deunydd Sylweddol a Cost Effeithiol
Mae'r cyfluniad gwag yn crynhoi dur ar y perimedr lle mae'r straen ar ei uchaf, gan ddileu "pwysau marw" gwe ganolog. Mae hyn fel arfer yn arwain atArbedion dur 15%–25%.mewn-fframiau diwydiannol ar raddfa fawr, gan leihau costau cyffredinol y prosiect yn uniongyrchol.
02
Logisteg Wedi'i Optimeiddio a Gosod Cyflymach
Oherwydd eu natur ysgafn ond anhyblyg, mae angen craeniau llai ar golofnau dur dellt, gan leihau costau codi ar y safle tua20%. Mae eu dyluniad modiwlaidd a'u manwl gywirdeb cyn-ffatri uchel yn sicrhau cydosod di-dor ar y safle heb fawr o ail-weithio.
03
Addasrwydd Peirianneg Amlbwrpas
Gall colofnau dellt gael eu peiriannu'n fanwl gywir i geometregau amrywiol (siap dwy-goes, pedair-coes, neu seren) i wrthsefyll llwythi gwynt neu seismig penodol. Dyma'r ateb delfrydol ar gyfer strwythurau tal ychwanegol (50m+) a-rhychwant mawr lle nad yw adrannau solet yn ymarferol.
04
Gallu Integreiddio Swyddogaethol
Mae'r gwagle mewnol o fewn y fframwaith dellt yn caniatáu llwybro integredig ar gyfer cyfleustodau diwydiannol megis pibellau, ceblau trydanol, a systemau draenio, gan wneud y gorau o ofod pensaernïol.
05
Colofn delltog yn erbyn Solid-Colofn We - Pam Dewis Lattice?
| Metrig | Colofn dellt Dur | Colofn Adran H-Solet |
|---|---|---|
| Defnydd dur | 15-25% yn llai | Llinell sylfaen |
| Pwysau-hunan | Yn sylweddol is | Trymach |
| Cymhareb slenderness | Is (radiws cylchdro mwy) | Uwch |
| Uchder ymarferol uchaf | 50m+ ymarferol | Yn gyfyngedig yn economaidd |
| Llwyth sylfaen | Gostyngedig | Uwch |
| Llwybro cyfleustodau mewnol | Ydw (craidd gwag) | Nac ydw |
| Mae angen capasiti craen | ~20% yn llai | Craen mwy |
Ar gyfer strwythurau tal, main, neu -rhychwant mawr lle mae pwysau a gwrthiant gwynt o bwys, colofnau dur dellt yw'r dewis peirianyddol dros adrannau solet.
Cymwysiadau Colofnau dellt
1.Cefnogaeth Adeiladu: Wedi'i gymhwyso fel colofnau ffrâm a cholofnau arunig mewn fframweithiau adeiladu i ddarparu capasiti cario llwyth uchel a sefydlogrwydd strwythurol.
2.Adeiladu Pontydd: Defnyddir ar gyfer pierau pontydd a pheilonau, gan gynnig gallu llwyth rhagorol a gwrthiant seismig.
Strwythurau 3.Tower: Delfrydol ar gyfer -telathrebu cynnydd uchel atyrau trosglwyddo pŵergyda gwrthiant gwynt dibynadwy a sefydlogrwydd cyffredinol.
Cymorth Offer 4.Industrial:Yn gwasanaethu fel fframiau ategol ar gyfer craeniau, cludwyr, a pheiriannau diwydiannol eraill, sy'n cynnwys gallu llwyth uwch a gwydnwch hirdymor.
5. Mae Rack Pipe yn Cefnogi
Mae craidd gwag colofnau dellt yn galluogi llwybro pibellau a chebl integredig - sy'n ddelfrydol ar gyfer gweithfeydd cemegol, purfeydd a choridorau cyfleustodau lle mae optimeiddio gofod yn hollbwysig.
6. Seilwaith Mwyngloddio a Phorthladdoedd
Fe'i defnyddir mewn cynheiliaid siafft mwyngloddio, strwythurau craen porthladd, a systemau trin deunyddiau swmp lle mae llwythi deinamig trwm ac amgylcheddau cyrydol yn galw am gryfder a gwydnwch.
Ein Gwasanaethau Gwneuthuriad Colofn delltog
Mae crefftio colofn dellt ddur yn gofyn am drachywiredd ar bob cam - mae ei geometreg gymhleth o gordiau, estyll a haenau yn gofyn am offer datblygedig a weldwyr tra hyfforddedig. Mae ein proses saernïo 7 cam yn sicrhau cywirdeb strwythurol o'r dyluniad i'r cyflwyno.
1. Manylion Siop Proffesiynol
Trosi dyluniadau pensaernïol yn fodelau gwneuthuriad manwl gywir a lluniadau siop gan ddefnyddio Tekla Structures (3D) ac AutoCAD, gan sicrhau cywirdeb strwythurol 100% cyn cynhyrchu.

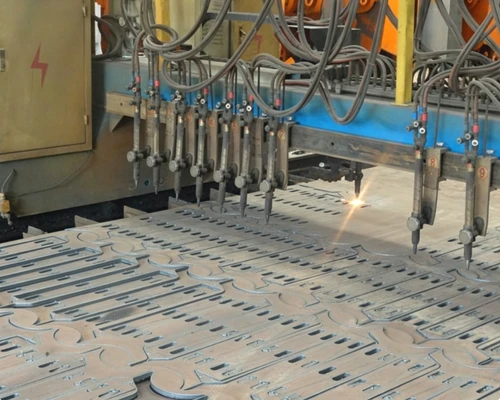

2. Uchel-Torri CNC Manwl
Plasma CNC a thorri laser o blatiau dur trwm ac adrannau cymhleth, gan gynnwys beveling ar gyfer paratoadau weldio cryfder uchel.

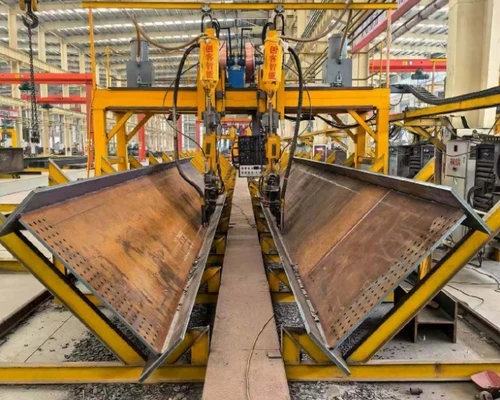

3. Weldio Strwythurol Uwch
Weldio ardystiedig ar gyfer cordiau a gorchuddion o dan safonau AWS D1.1 / EN gan ddefnyddio weldio arc tanddwr awtomataidd (SAW) a weldio cysgodi CO2, gan sicrhau'r treiddiad mwyaf a chywirdeb dwyn llwyth.
4. Drilio a Dyrnu 3D CNC
Drilio awtomataidd ar gyfer cysylltiadau bollt cryfder uchel i warantu aliniad twll perffaith yn ystod cydosod ar y safle.
5. Sythu a Chywiro Mecanyddol
Cywiro post-weldio anffurfiad thermol i sicrhau fertigolrwydd llym a sythrwydd colofnau dellt hir, ac yna lleddfu straen thermol lle bo angen.
6. Triniaeth Arwyneb Diwydiannol
Sicrhau glendid Sa 2.5 trwy ffrwydro ergyd, wedi'i ddilyn gan-gorchuddio perfformiad uchel gwrth-cyrydu neu-galfaneiddio dip poeth fesul ISO 1461.
7. Siop Treial Cynulliad
Cyn{0}}cynnull gorfodol o segmentau colofn critigol i ddileu risgiau gosod ar y safle a sicrhau eu bod yn ffitio'n ddi-dor.
Safonau Sicrhau Ansawdd ac Arolygu
Mae pob colofn dellt dur adeileddol rydym yn ei gwneud yn destun protocol arolygu aml-gam sy'n cyd-fynd â safonau rhyngwladol. Mae olrheinedd llawn o'r felin i'r safle wedi'i warantu.
| Man Archwilio | Safon Allweddol | Dull Profi |
|---|---|---|
| Cyfansoddiad materol | Q355B/ASTM A572 Gr.50 | Dadansoddiad sbectrosgopig + MTC 3.1 |
| Weld uniondeb | AWS D1.1 / EN 1090-2 | 100% Gweledol + Ultrasonic (UT) / Gronyn Magnetig (MT) |
| Cywirdeb dimensiwn | ISO 13920 Dosbarth B (±2mm) | CMM / tâp + llinell blwm |
| Llwytho{0}}capasiti cario | Llwyth dylunio 1.5 × | Profi llwyth hydrolig (hyd at 500t) |
| Paratoi wyneb | Sa 2.5 | Mesurydd proffil + prawf glendid |
| Trwch galfaneiddio | ISO 1461 | Mesur trwch magnetig |
Mae pob llwyth yn cynnwys: Tystysgrifau Prawf Melin MTC 3.1, cofnodion cymhwyster weldiwr (AWS), adroddiadau arolygu UT/MT, a thaflenni gwirio dimensiwn.
Pwy sy'n Defnyddio Ein Colofnau dellt Dur?
Fel gwneuthurwr a chyflenwr colofn dellt uniongyrchol, rydym yn gwasanaethu cleientiaid ar draws y gadwyn gyflenwi adeiladu a seilwaith byd-eang:
Contractwyr peirianneg ac isgontractwyr dur- gwneuthuriad un contractwr fesul llun prosiect, gyda gallu olrhain MTC llawn.
Buddsoddwyr planhigion diwydiannol- yn costio-datrysiadau dur wedi'u optimeiddio gydag arbedion materol o 15–25%.
Sefydliadau dylunio- modelu 3D cydweithredol (Tekla) a chymorth optimeiddio strwythurol.
Perchnogion prosiect y llywodraeth- Cydymffurfiaeth ardystiedig CE/EN 1090 ac AWS ar gyfer seilwaith cyhoeddus.
Cwmnïau masnachu a dosbarthwyr- MOQ hyblyg, pecynnu OEM, a phrisiau ffatri cystadleuol.
Datblygwyr pontydd a seilwaithArbenigedd gweithgynhyrchu llwyth - mawr a thrwm.

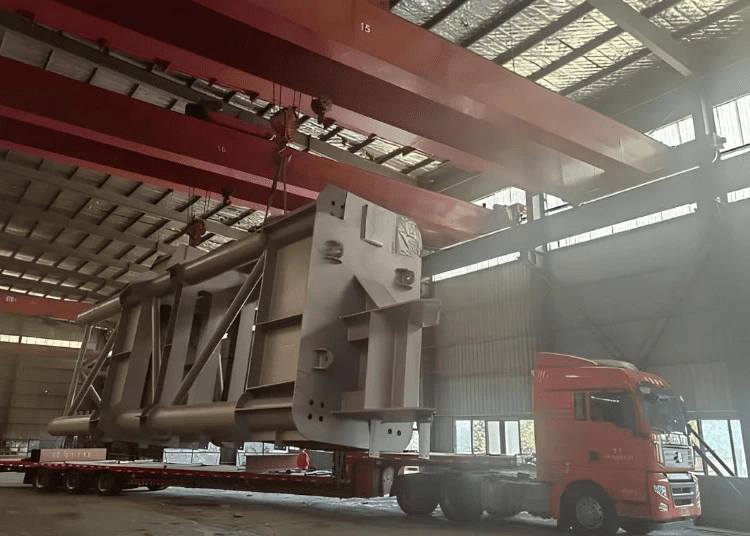

Pacio, Cyflenwi a Logisteg Colofnau dellt
Ar gyfer prosiectau sy'n ymwneud â gosodiadau colofn ffrâm ddur, mater logisteg. Mae colofnau dellt yn rhagori yma: mae eu dyluniad gwe agored yn lleihau pwysau 25-35% o'i gymharu â cholofnau solet, gan eu gwneud yn haws i'w cludo a'u trin ar-safle. Gall adrannau modiwlaidd gael eu cynnull oddi ar y safle a'u bolltio gyda'i gilydd yn gyflym, ac mae eu proffil main yn ffitio cynwysyddion safonol 40' yn fwy effeithlon, gan leihau costau cludo 15–20% yn erbyn adrannau solet mwy swmpus.
1. Bwndelu Ffrâm Dur
Sicrheir colofnau ar grudau dur wedi'u haddasu i atal plygu ac anffurfiad strwythurol wrth eu cludo.
2. Amddiffyn Nodau a Fflans
Mae pob fflans cysylltiad a thyllau bollt yn cael eu cysgodi â phren haenog neu gapiau rwber i atal rhwd a difrod trawiad.
3. Cadw Gorffen Paent
Mae ymylon wedi'u lapio ag ewyn EPE neu badin gwrth-ffrithiant i osgoi crafiadau a chynnal cywirdeb cotio.
Opsiynau trafnidiaeth: Cludo nwyddau môr (cynhwysydd OT / FR 40 ') neu gludwr swmp. Pacio fesul manylebau wedi'u haddasu.
Amser Arweiniol Cynhyrchu ac Amserlen Gyflenwi
Yr amser arweiniol cynhyrchu safonol ar gyfer colofnau dellt dur yw 25-45 diwrnod, yn dibynnu ar raddfa'r prosiect, cymhlethdod a maint. Isod mae'r dadansoddiad llinell amser cynhyrchu nodweddiadol:
| Llwyfan | Prosiect Safonol | -Ar raddfa fawr / Cymhleth |
|---|---|---|
| 1. Manylion a Dyluniad y Siop (Tekla/CAD) | 3-5 diwrnod | 7-10 diwrnod |
| 2. Caffael Deunydd (platiau dur, adrannau) | 5-7 diwrnod | 10-14 diwrnod |
| 3. CNC Torri a Weldio Ffabrigo | 8-12 diwrnod | 12-18 diwrnod |
| 4. Triniaeth Wyneb (ffrwydro + galfaneiddio/cotio) | 3-5 diwrnod | 5-7 diwrnod |
| 5. Arbrawf Cynulliad & QC Arolygu | 2-3 diwrnod | 3-5 diwrnod |
| 6. Pacio a Llwytho Cynhwysydd | 1-2 ddiwrnod | 2-3 diwrnod |
| Cyfanswm Amser Arweiniol Cynhyrchu | 25-30 diwrnod | 35-45 diwrnod |
| Cludo Nwyddau Môr (i brif borthladdoedd cyrchfan) | 15-30 diwrnod (yn amrywio fesul llwybr) | |
Angen newid cyflymach? Mae cynhyrchu rhuthr (15-20 diwrnod) ar gael ar gyfer prosiectau brys gyda lluniadau parod-cymeradwy.Cysylltwch â nigyda manylion eich prosiect ar gyfer amserlen gyflawni fanwl gywir.
FAQ:
Beth yw colofn dellt dur a phryd ddylwn i ddefnyddio un?
Mae colofn dellt ddur yn-aelod sy'n dwyn llwyth fertigol gyda-dyluniad gwe agored o gordiau a barrau lacio. Defnyddiwch ef ar gyfer strwythurau uchel (50m+), -adeiladau rhychwant mawr, cynhalwyr craen trwm, a thyrau trawsyrru lle mae cymhareb cryfder uchel i{7}}bwysau a gwrthiant gwynt yn hollbwysig. Yn nodweddiadol mae'n arbed 15-25% o ddur yn erbyn colofnau adran H solet.
Batten-plât yn erbyn lattice colofn - pa fath sydd ei angen arnaf?
Dewiswch -math plât estyll ar gyfer-colofnau uchder canolig, raciau pibellau, ac mae offer yn cefnogi - mae'n haws ei wneud ac yn fwy cost-effeithiol. Dewiswch fath laced ar gyfer craeniau dyletswydd trwm, tyrau trawsyrru, a strwythurau rhychwant mawr sydd angen ymwrthedd torsiynol uwch a chapasiti cymhareb slenderness uchel.
Allwch chi ffugio colofnau dellt i'm lluniau?
Oes. Rydym yn darparu gwneuthuriad colofn dellt wedi'i deilwra'n llawn yn seiliedig ar eich Tekla Structures neu luniadau siop AutoCAD. Rydym hefyd yn cynnig modelu 3D a chymorth optimeiddio strwythurol. Cyflwynir lluniadau siop ardystiedig i'w cymeradwyo cyn eu cynhyrchu.
Pa raddau a safonau dur ydych chi'n cydymffurfio â nhw?
Rydym yn fabricate yn Q235B/Q355B, S235JR/S355JR, ASTM A36/A572 Gr.50. Mae safonau cydymffurfio yn cynnwys ASTM, AISC, EN 1090-2 (CE), AS/NZS 1554, a GB/T 1591. Mae pob llwyth yn cynnwys tystysgrifau prawf melin MTC 3.1.
Sut ydych chi'n sicrhau ansawdd weldio?
Mae'r holl weldio yn cael ei berfformio gan weldwyr cymwys AWS D1.1 / EN gan ddefnyddio weldio arc tanddwr awtomataidd (SAW) a weldio cysgodi CO2. 100% archwiliad gweledol ynghyd â phrofion ultrasonic (UT) a darperir adroddiadau profi gronynnau magnetig (MT) yn unol â safonau rhyngwladol.
Pa opsiynau trin wyneb sydd ar gael ar gyfer amgylcheddau cyrydol?
Ar gyfer amgylcheddau awyr agored, arfordirol neu ddiwydiannol, rydym yn cynnig systemau galfaneiddio dip poeth (ISO 1461), systemau paent preimio cyfoethog + polywrethan, sinc epocsi, neu gyfuniad. Mae pob arwyneb yn cael ei baratoi i Sa 2.5 trwy ffrwydro ergyd. Mae systemau cotio personol ar gael ar gyfer cymwysiadau morol a mwyngloddio.
A all eich colofnau dur dellt fodloni gofynion gwynt a seismig?
Oes. Rydym yn peiriannu colofnau dur dellt i wrthsefyll llwythi gwynt a seismig penodol y prosiect fesul codau dylunio lleol. Mae'r dyluniad bracing trionglog yn ei hanfod yn darparu ymwrthedd ochrol ardderchog ac anystwythder torsiynol ar gyfer strwythurau codi a thŵr uchel.
